静的ルートを設定して、2つのプライベートネットワーク間の通信を可能にする

CubeCOSにおいて、静的ルートとは、指定されたネクストホップIPアドレスを経由して、あるネットワークから別のネットワークへトラフィックを転送するために手動で定義されるルーティング規則のことです。

ネットワークトポロジー

サンプルネットワークトポロジーには、2つの異なるサブネットが含まれています：

1. サブネット 10
   1. サブネットアドレス：192.168.10.0/24
   2. サブネットルーター: pri_10_to_pvd
   3. サブネットゲートウェイ（外部ネットワークのIPアドレス）：172.16.3.201
2. サブネット 20
   1. サブネットアドレス：192.168.20.0/24
   2. サブネットルーター: pri_20_to_pvd
   3. サブネットゲートウェイ（外部ネットワークのIPアドレス）：172.16.3.123

現在の環境のトポロジー

   VM[192.168.10.30]──Network[192.168.10.0/24]──Router[pri_10_to_pvd]
                                 |
                                 |  GW: 172.16.3.201
                                 |
                              (External Link)
                                 |
                                 |  GW: 172.16.3.123
                                 |
   VM[192.168.20.30]──Network[192.168.20.0/24]──Router[pri_20_to_pvd]

2つのサブネットを接続するための静的ルートの設定

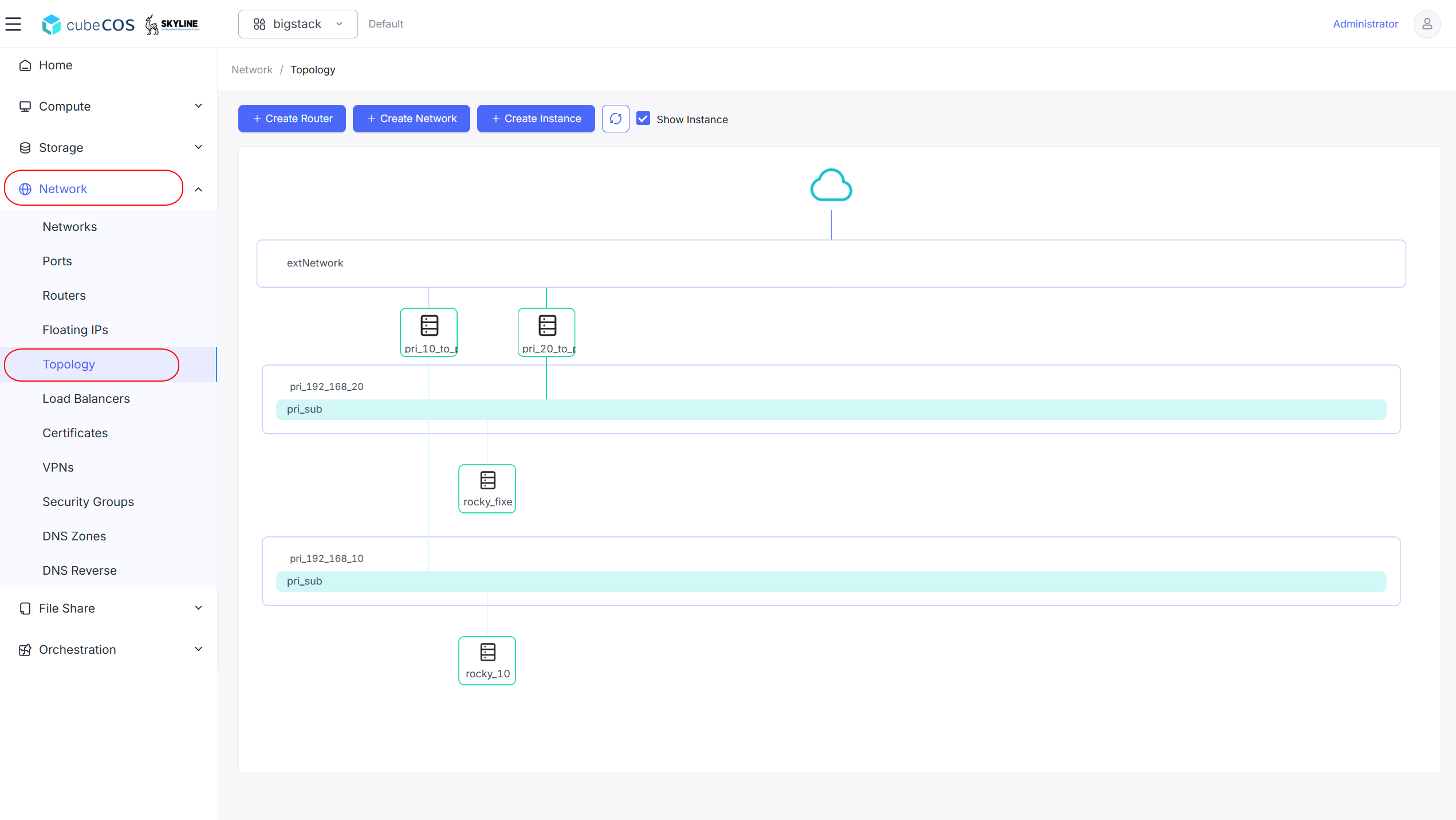

1. 「プロジェクト > ネットワーク > トポロジー」に移動します。

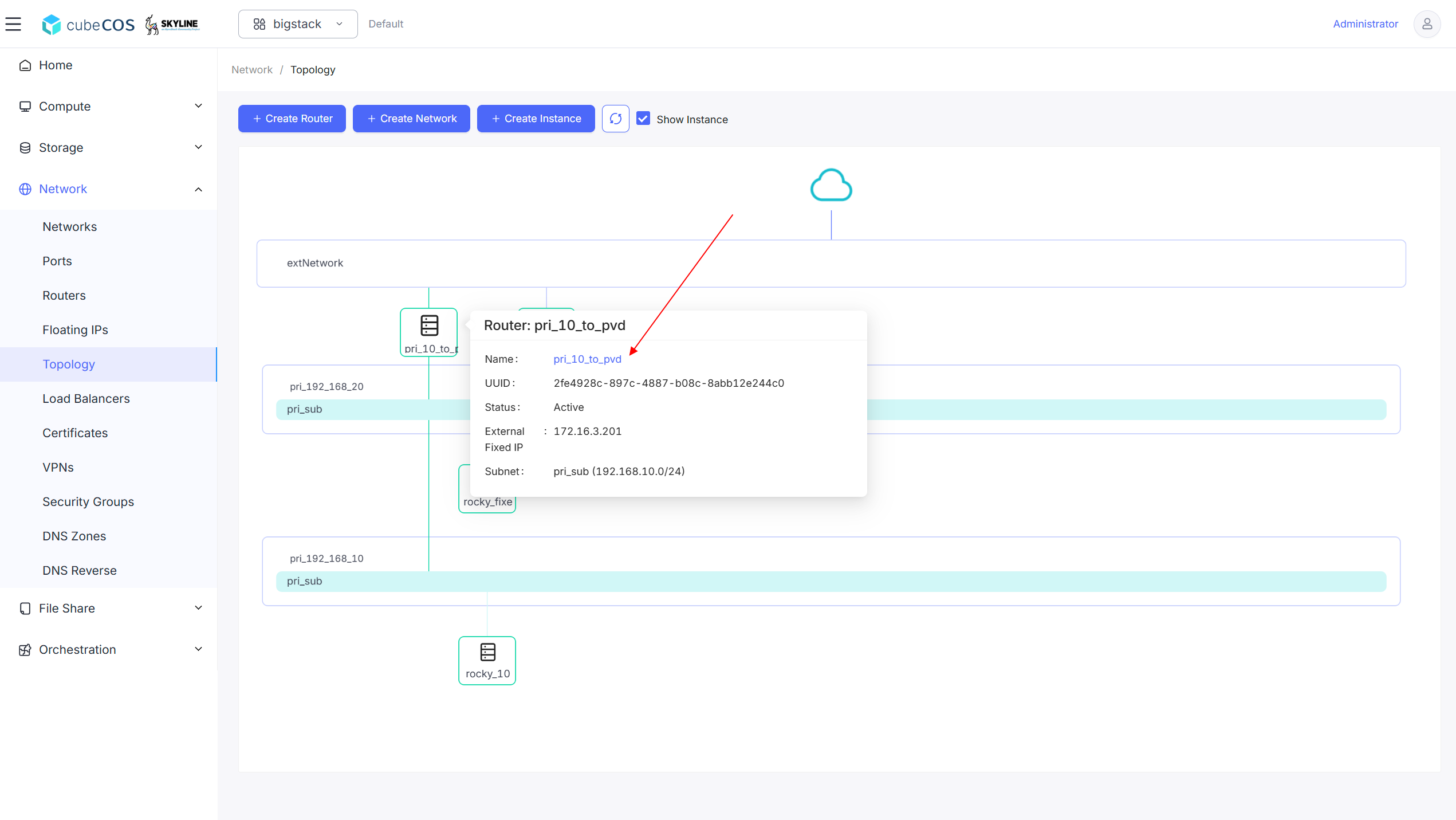

2. ルーターの名前をクリックしてください。

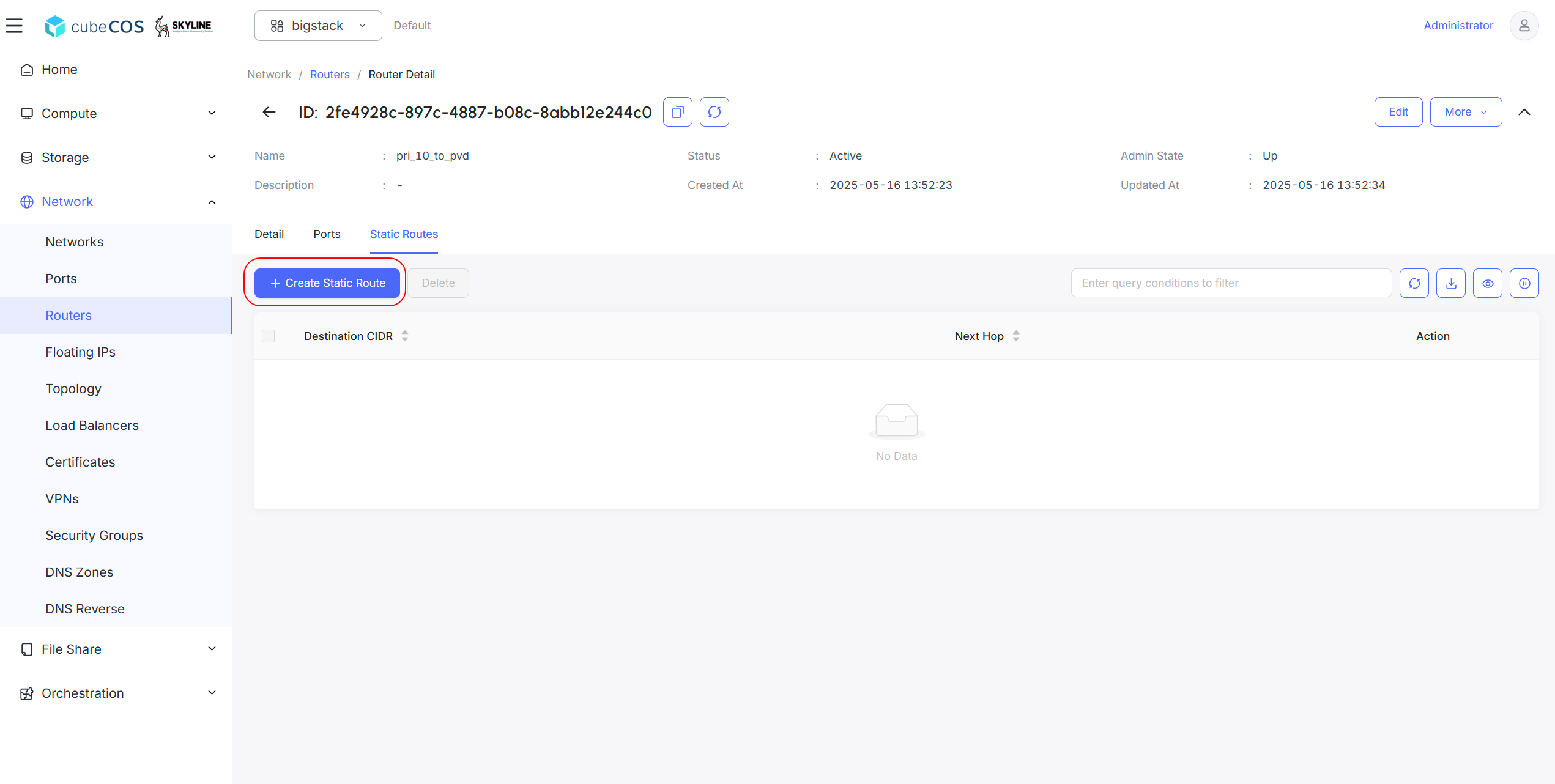

3. バナーの「静的ルート」をクリックし、次に「+ 静的ルートを作成」をクリックします。



4. 「宛先CIDR」と「ネクストホップ」を設定し、「OK」をクリックします。

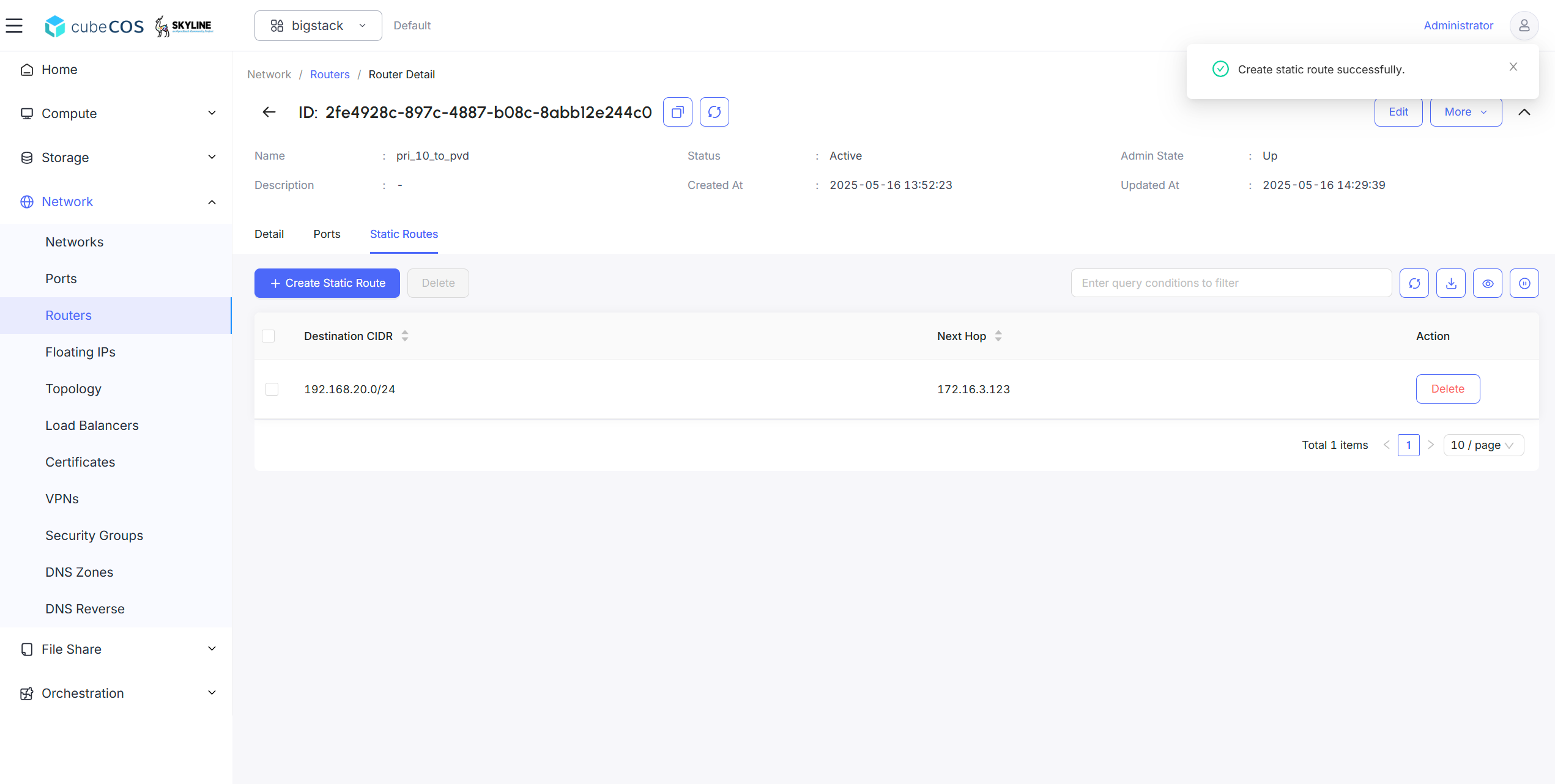

   「Subnet 1」内の pri_10_to_pvd ルーターで、ネクストホップを 172.16.3.123 に設定した 192.168.20.0/24 への静的ルートを作成し、Subnet 2 に到達できるように設定します。



5. もう一方のルーターに対しても、手順3と4を繰り返します。

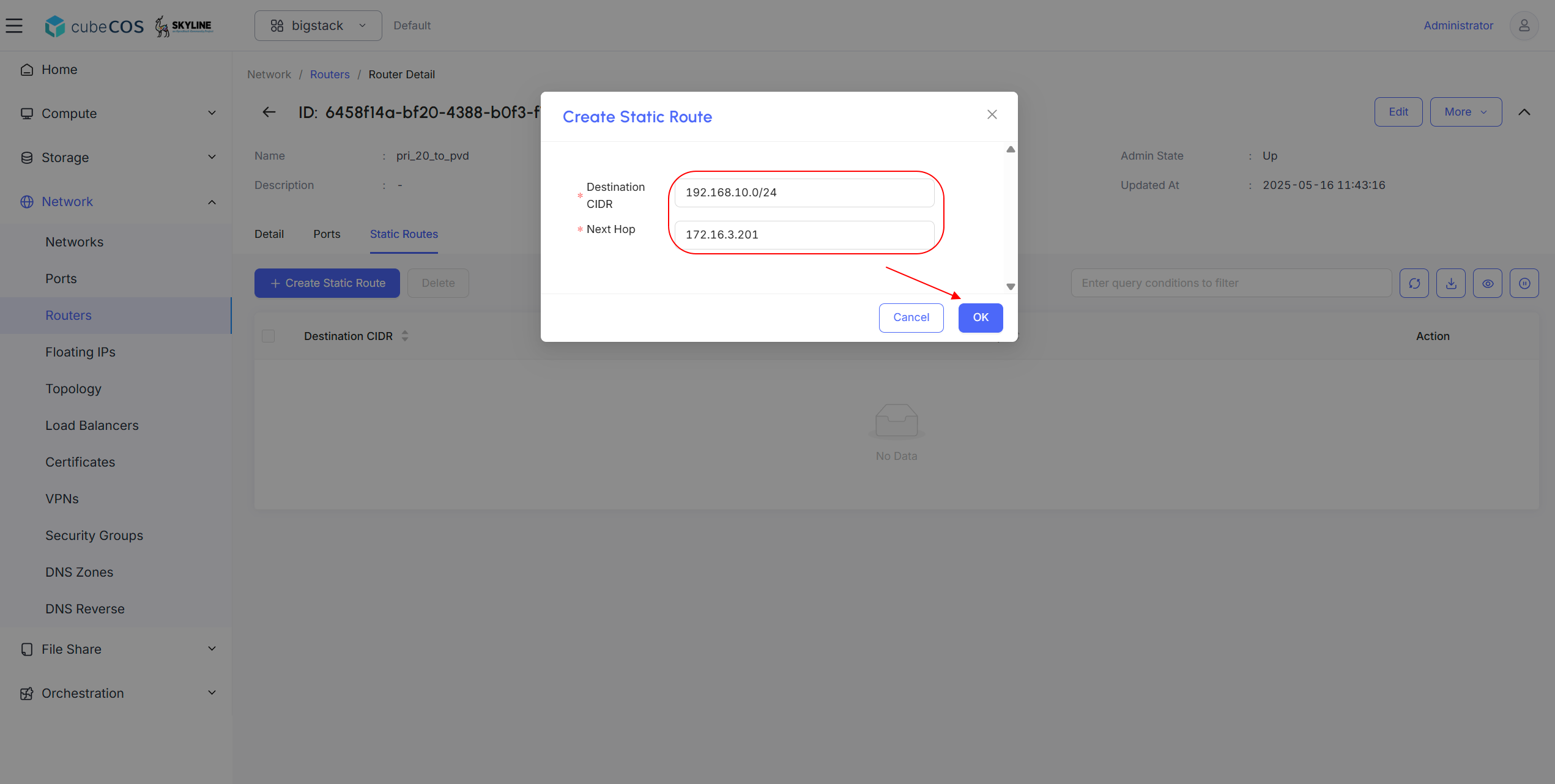

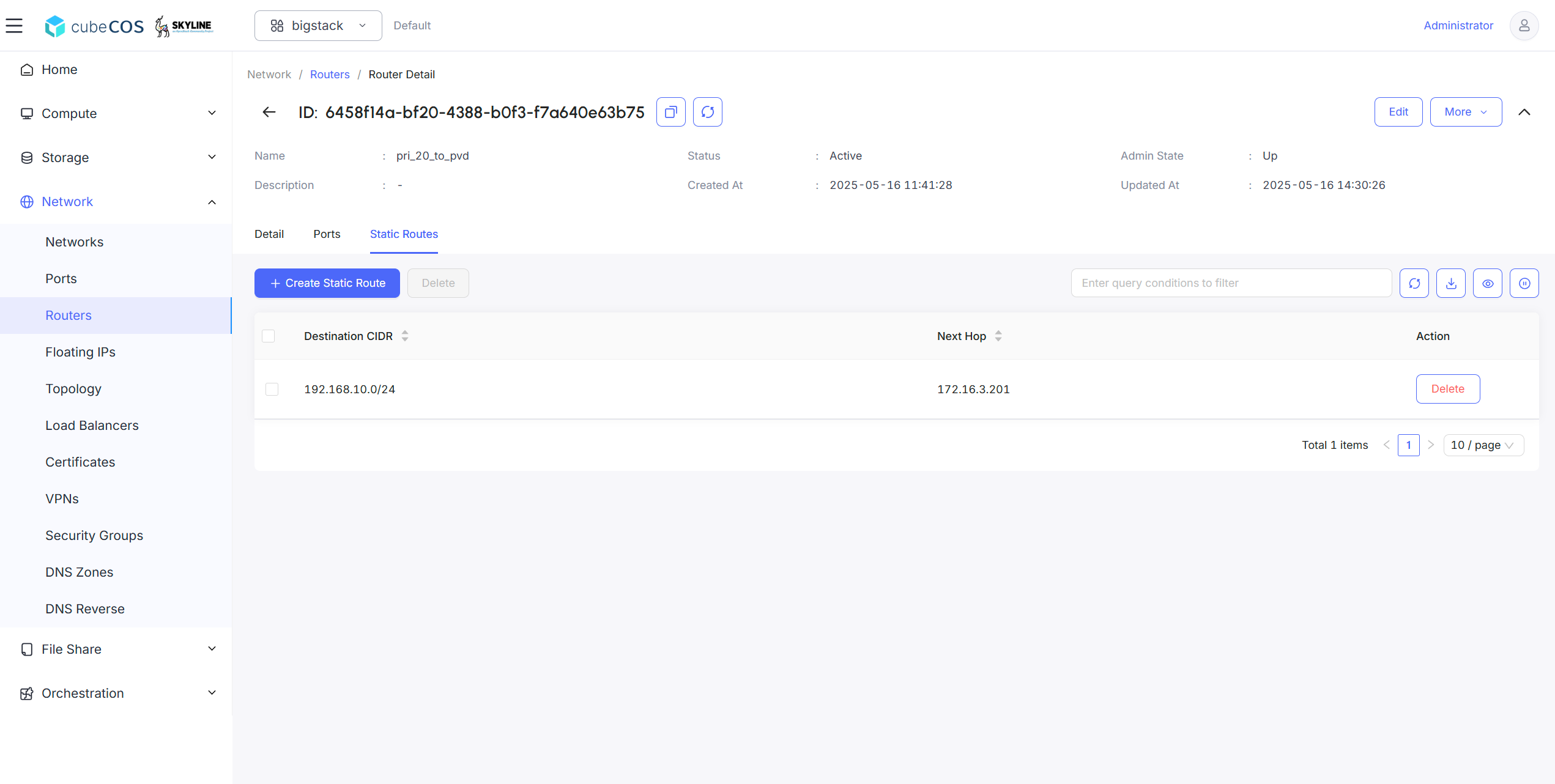

   「Subnet 2」にある pri_20_to_pvd ルーターで、ネクストホップを 172.16.3.201 に設定した 192.168.10.0/24 への静的ルートを作成し、Subnet 1 に到達できるように設定します。



6. コンソールから添付ファイルを確認してください。 詳細については、noVNC によるインスタンスへの接続 をご覧ください。

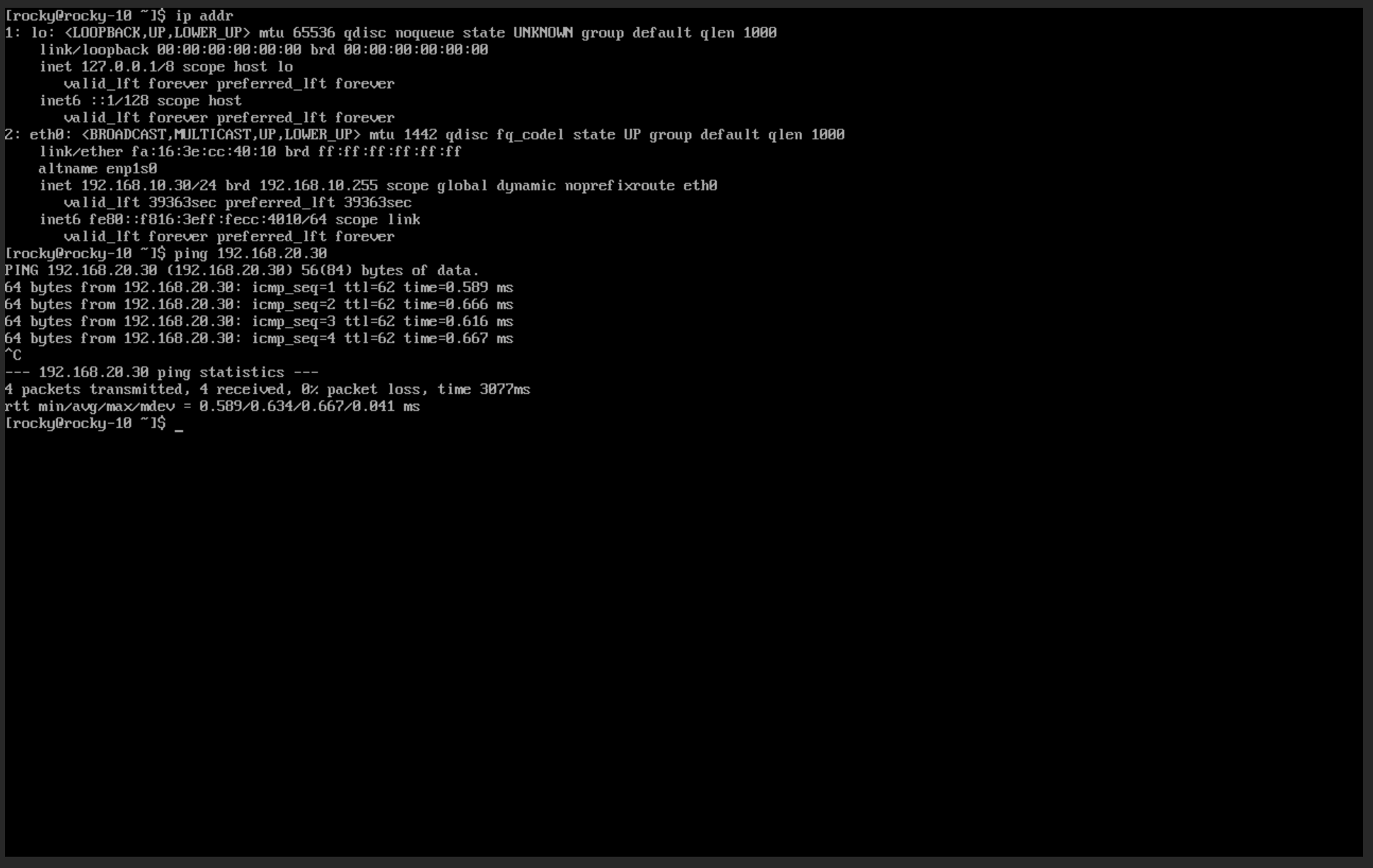

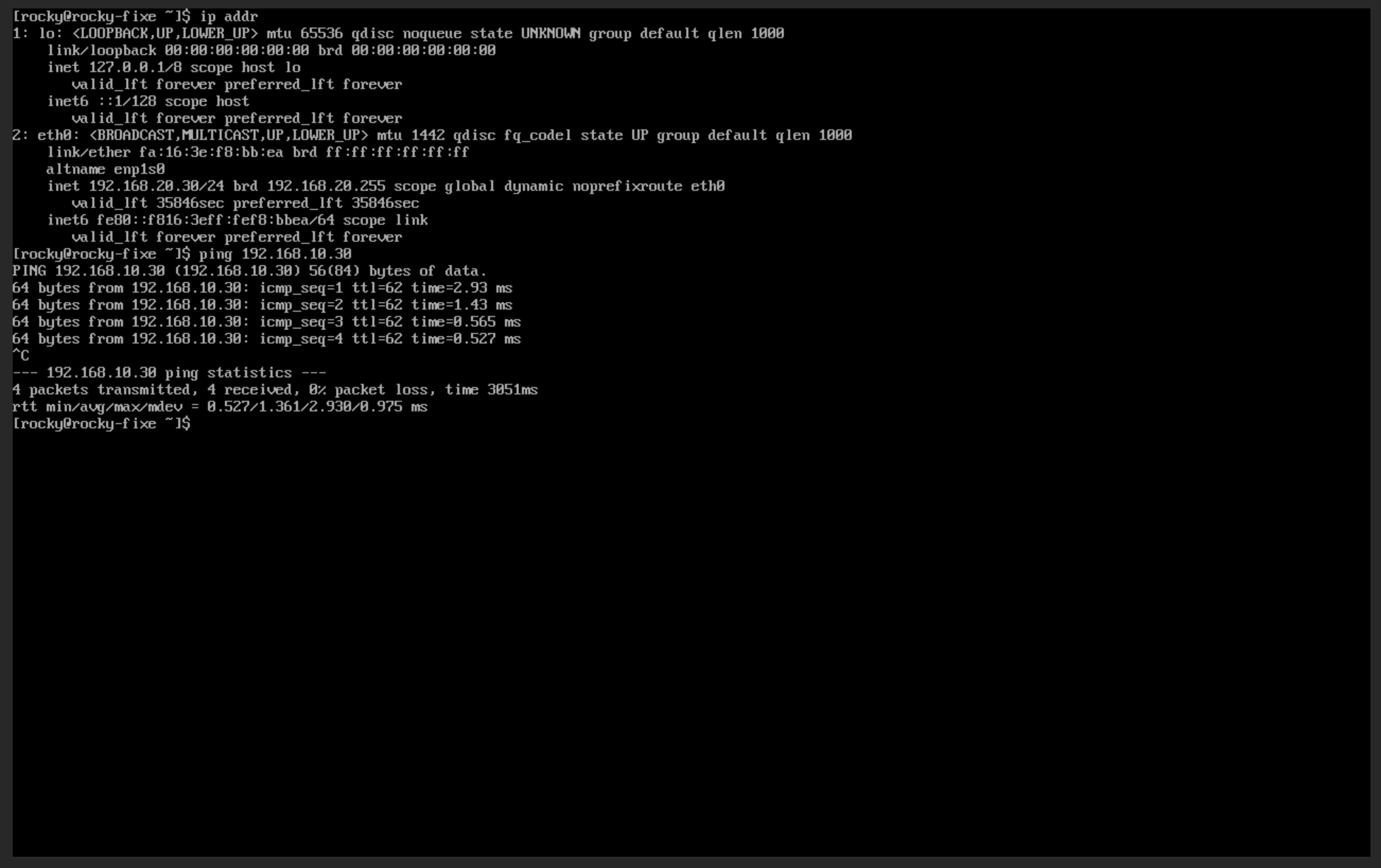

   この実証により、VM 192.168.10.30 と VM 192.168.20.30 が ICMP を使用して正常に通信できることが確認されました。
