ボリュームミラーを作成する

CubeCOS ボリュームミラーリングの前提条件​

  • 両方のクラスタでユーザー名が同じであることを確認してください。
  • 両方のクラスターでproject nameが同じであることを確認してください。
  • 両方のクラスタのサービスステータスがすべて「OK」であることを確認してください。
  • cluster1のVIPを取得する：例 10.32.31.10
  • cluster2のVIPを取得する：例 10.32.10.140

CubeCOSクラスタ間のボリュームミラーリングを設定する​

  1. cluster1: CLI > クラスタ > 確認
   cluster1> cluster check
             Service  Status  Report
              IaasDb      ok  [ mysql(v) ]
           Baremetal      ok  [ ironic(v) ]
              K8SaaS      ok  [ rancher(v) ]
          ClusterSys      ok  [ bootstrap(v) license(v) ]
        SingleSignOn      ok  [ k3s(v) keycloak(v) ]
               Image      ok  [ glance(v) ]
            FileStor      ok  [ manila(v) ]
           BlockStor      ok  [ cinder(v) ]
          ObjectStor      ok  [ swift(v) ]
           VirtualIp      ok  [ vip(v) haproxy_ha(v) ]
       Orchestration      ok  [ heat(v) ]
            MsgQueue      ok  [ rabbitmq(v) ]
       Notifications      ok  [ influxdb(v) kapacitor(v) ]
         ClusterLink      ok  [ link(v) clock(v) dns(v) ]
           HaCluster      ok  [ hacluster(v) ]
     ClusterSettings      ok  [ etcd(v) nodelist(v) mongodb(v) ]
            DataPipe      ok  [ zookeeper(v) kafka(v) ]
          InstanceHa      ok  [ masakari(v) ]
               LBaaS      ok  [ octavia(v) ]
       BusinessLogic      ok  [ senlin(v) watcher(v) ]
             Compute      ok  [ nova(v) cyborg(v) ]
             Metrics      ok  [ monasca(v) telegraf(v) grafana(v) ]
              DNSaaS      ok  [ designate(v) ]
        LogAnalytics      ok  [ filebeat(v) auditbeat(v) logstash(v) opensearch(v) opensearch-dashboards(v) ]
             Network      ok  [ neutron(v) ]
             Storage      ok  [ ceph(v) ceph_mon(v) ceph_mgr(v) ceph_mds(v) ceph_osd(v) ceph_rgw(v) rbd_target(v) ]
          ApiService      ok  [ haproxy(v) httpd(v) nginx(v) api(v) lmi(v) skyline(v) memcache(v) ]
  1. cluster2: CLI > クラスタ > 確認
   cluster2> cluster check
             Service  Status  Report
              IaasDb      ok  [ mysql(v) ]
           Baremetal      ok  [ ironic(v) ]
              K8SaaS      ok  [ rancher(v) ]
          ClusterSys      ok  [ bootstrap(v) license(v) ]
        SingleSignOn      ok  [ k3s(v) keycloak(v) ]
               Image      ok  [ glance(v) ]
            FileStor      ok  [ manila(v) ]
           BlockStor      ok  [ cinder(v) ]
          ObjectStor      ok  [ swift(v) ]
           VirtualIp      ok  [ vip(v) haproxy_ha(v) ]
       Orchestration      ok  [ heat(v) ]
            MsgQueue      ok  [ rabbitmq(v) ]
       Notifications      ok  [ influxdb(v) kapacitor(v) ]
         ClusterLink      ok  [ link(v) clock(v) dns(v) ]
           HaCluster      ok  [ hacluster(v) ]
     ClusterSettings      ok  [ etcd(v) nodelist(v) mongodb(v) ]
            DataPipe      ok  [ zookeeper(v) kafka(v) ]
          InstanceHa      ok  [ masakari(v) ]
               LBaaS      ok  [ octavia(v) ]
       BusinessLogic      ok  [ senlin(v) watcher(v) ]
             Compute      ok  [ nova(v) cyborg(v) ]
             Metrics      ok  [ monasca(v) telegraf(v) grafana(v) ]
              DNSaaS      ok  [ designate(v) ]
        LogAnalytics      ok  [ filebeat(v) auditbeat(v) logstash(v) opensearch(v) opensearch-dashboards(v) ]
             Network      ok  [ neutron(v) ]
             Storage      ok  [ ceph(v) ceph_mon(v) ceph_mgr(v) ceph_mds(v) ceph_osd(v) ceph_rgw(v) rbd_target(v) ]
          ApiService      ok  [ haproxy(v) httpd(v) nginx(v) api(v) lmi(v) skyline(v) memcache(v) ]

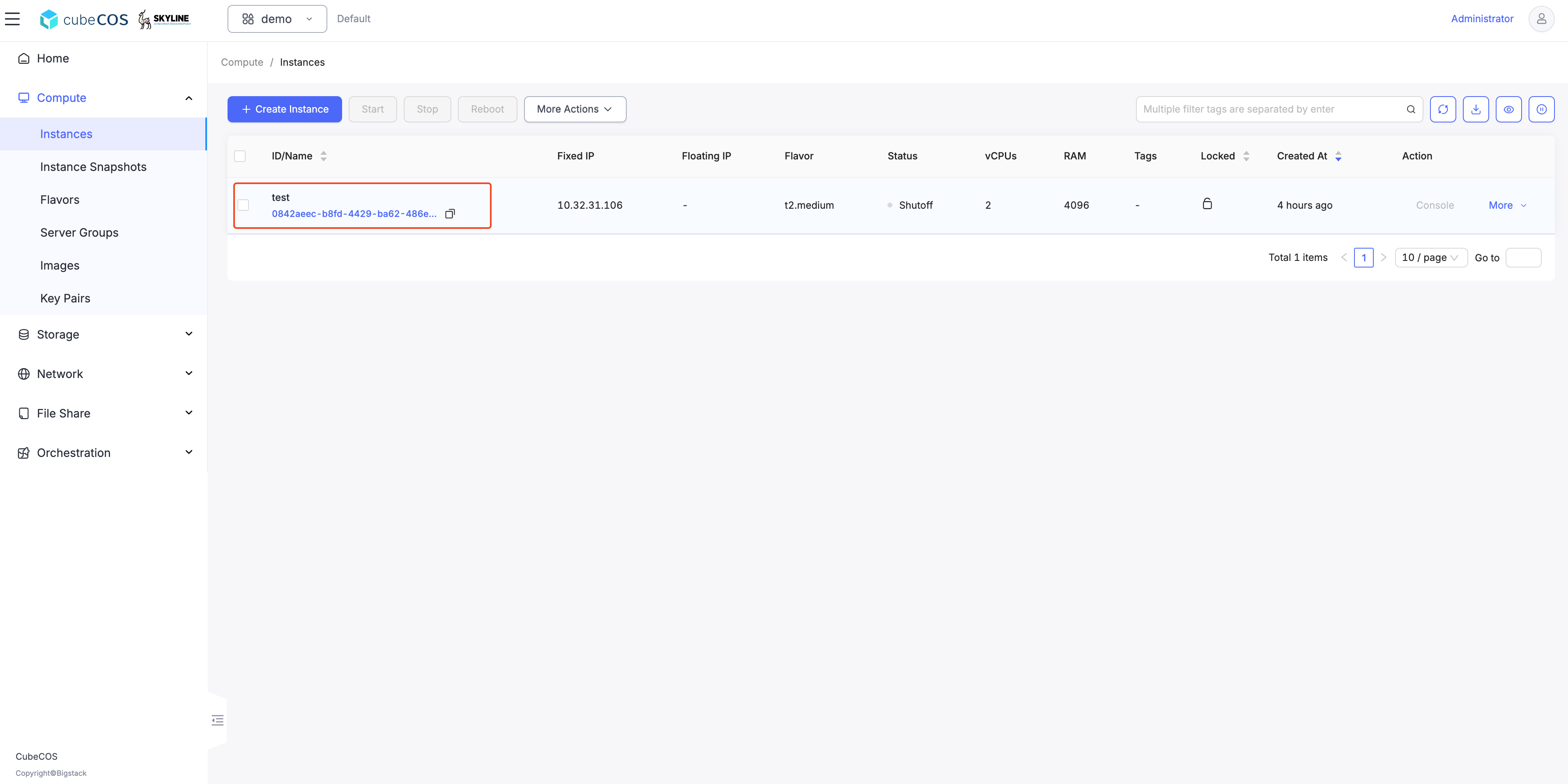

  1. クラスター1のプロジェクト管理画面でVMを起動します。この例では、testを使用します。

    /assets/volumes/skyline-vm-1.png

リモートピアの設定​

cluster1（プライマリ）​

  1. リモート・ピアの設定 CLI > ストレージ > ミラー > サイト > ペア
   cluster1> storage mirror
   cluster1:mirror> site
   cluster1:site> pair
   Enter IP address (required): 10.32.10.140
   Enter remote secret (required): bigstack
   Warning: Permanently added '10.32.10.140' (ED25519) to the list of known hosts.
  1. リンクの状態を確認する CLI > storage > mirror > status
   cluster1:mirror> status
   Local time: 2025-05-14 13:39:10
   +----------------------------------------------+----------------------------------------------+
   |         (local) control-10.32.31.10-site OK |         (remote) control-10.32.10.140-site OK |
   +----------------------------------------------+----------------------------------------------+

cluster2（セカンダリ）​

  1. リンクの状態を確認する CLI > storage > mirror > status
   cluster2:mirror> status
   Local time: 2025-05-14 14:07:25
   +----------------------------------------------+----------------------------------------------+
   |         (local) control-10.32.10.140-site OK |         (remote) control-10.32.31.10-site OK |
   +----------------------------------------------+----------------------------------------------+

cluster1 上のインスタンスボリュームを選択し、すべてのリモートピアと同期します​

   cluster1:mirror> rule
   cluster1:rule> enable
   cluster1:enable> journal
   Select volume:
   1: volume: 71922a77-03af-4563-936e-cb66f747d066, status: in-use, size: 40GB, attach: /dev/sda on test
   Enter index: 1
   cinder-volumes/volume-71922a77-03af-4563-936e-cb66f747d066 enabled in journal mode

  1. cluster1（プライマリ）での同期完了までステータスを監視する

    CLI > ストレージ > ミラー > ステータス

   cluster1:mirror> status
   Local time: 2025-05-14 14:29:07
   +----------------------------------------------+----------------------------------------------+
   |         (local) control-10.32.31.10-site OK  |        (remote) control-10.32.10.140-site OK |
   +----------------------------------------------+----------------------------------------------+
   | 71922a77-03af-4563-936e-cb66f747d066 (journal)                       (40G) /dev/sda on test |
   |        local image is primary     up+stopped |                        synced   up+replaying |
   +----------------------------------------------+----------------------------------------------+

  1. cluster2（セカンダリ）での同期完了までステータスを監視する

    CLI > ストレージ > ミラー > ステータス

   cluster2:mirror> status
   Local time: 2025-05-14 14:29:19
   +----------------------------------------------+----------------------------------------------+
   |         (local) control-10.32.10.140-site OK |         (remote) control-10.32.31.10-site OK |
   +----------------------------------------------+----------------------------------------------+
   | 71922a77-03af-4563-936e-cb66f747d066 (journal)                                       (40G)  |
   |                        synced   up+replaying |       remote image is primary     up+stopped |
   +----------------------------------------------+----------------------------------------------+

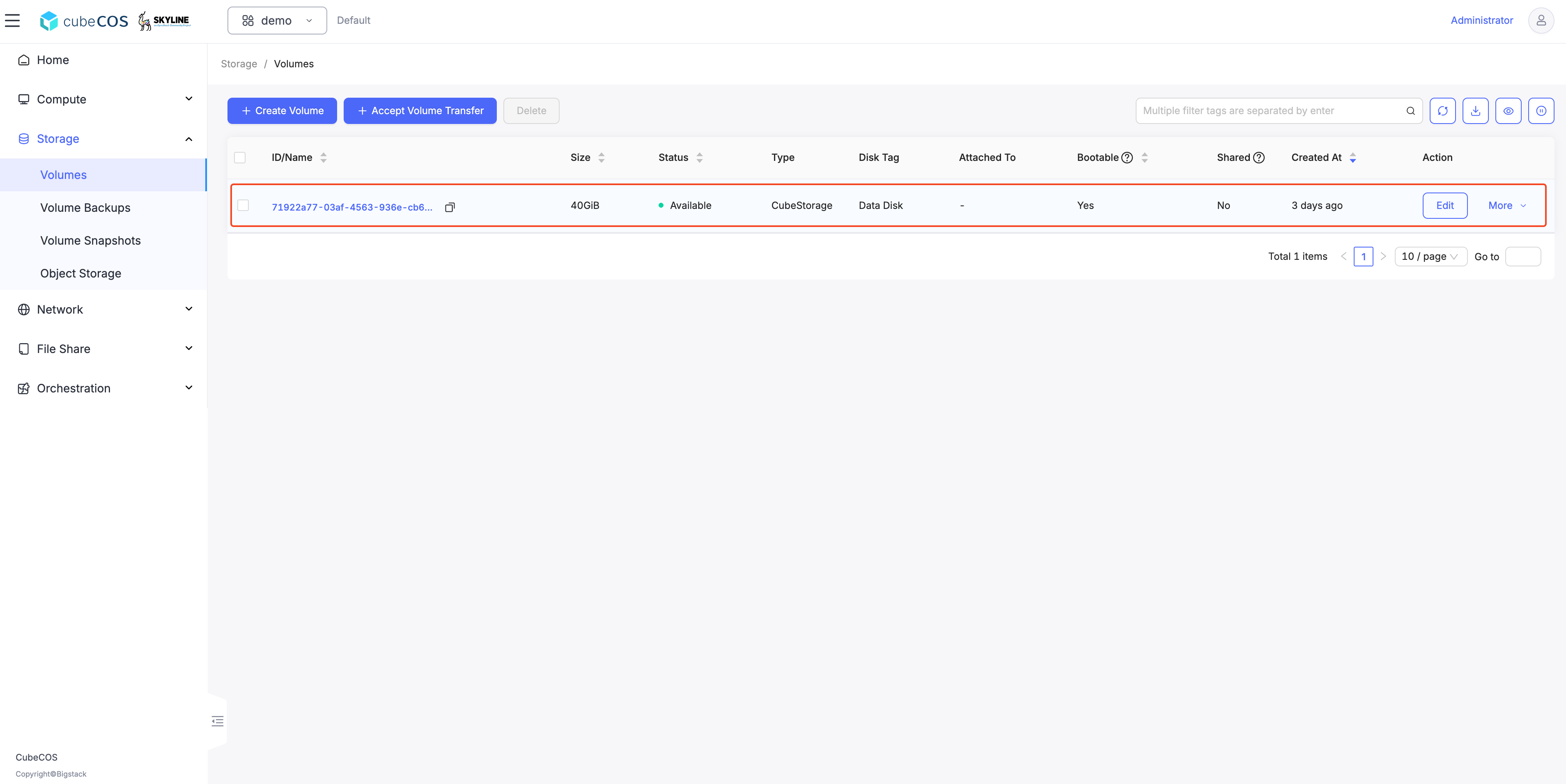

cluster2 に新しいボリュームエントリが自動的に作成されることを確認する​

/assets/volumes/skyline-vm-2.png

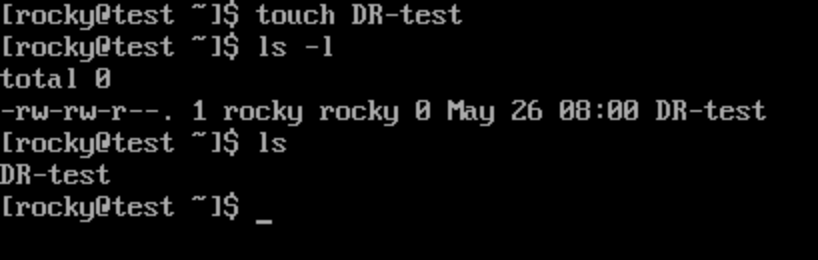

クラスター1のVM「test」のミラーリングボリュームにいくつかの変更を加える​

/assets/volumes/skyline-vm-3.png

データが同期されていることを確認するために、cluster2（セカンダリ）のステータスを確認してください​

cluster2:mirror> status
Local time: 2025-05-14 14:32:25
+----------------------------------------------+----------------------------------------------+
|         (local) control-10.32.10.140-site OK |         (remote) control-10.32.31.10-site OK |
+----------------------------------------------+----------------------------------------------+
| 71922a77-03af-4563-936e-cb66f747d066 (journal)                                       (40G)  |
|                        synced   up+replaying |       remote image is primary     up+stopped |
+----------------------------------------------+----------------------------------------------+

cluster2（セカンダリ）で画像をプロモートする​

プライマリ・クラスタで障害が発生した場合は、セカンダリ・クラスタをプライマリに昇格させる必要があります。

CLI > ストレージ > ミラー > 昇格

cluster2:mirror> promote
1: normal
2: force
Enter index: 1
1: site
2: volume
Enter index: 2
Select volume:
1: volume-71922a77-03af-4563-936e-cb66f747d066
Enter index: 1
normal promote cinder-volumes/volume-71922a77-03af-4563-936e-cb66f747d066 on local site

クラスタ1（プライマリ）のミラーリング状態を確認する​

ミラーの状態が変更されたかどうかを確認してください。

クラスター1がセカンダリになり、クラスター2がプライマリになります。

CLI > ストレージ > ミラー > ステータス

cluster1:mirror> status
Local time: 2025-05-14 14:38:09
+----------------------------------------------+----------------------------------------------+
|          (local) control-10.32.31.10-site OK |        (remote) control-10.32.10.140-site OK |
+----------------------------------------------+----------------------------------------------+
| 71922a77-03af-4563-936e-cb66f747d066 (journal)                       (40G) /dev/sda on test |
|                        synced   up+replaying |       remote image is primary     up+stopped |
+----------------------------------------------+----------------------------------------------+

クラスター2（セカンダリ）のミラーリング状態を確認する​

CLI > ストレージ > ミラー > ステータス

cc1:mirror> status
Local time: 2025-05-14 11:41:28
+----------------------------------------------+----------------------------------------------+
|         (local) control-10.32.10.140-site OK |         (remote) control-10.32.31.10-site OK |
+----------------------------------------------+----------------------------------------------+
| 71922a77-03af-4563-936e-cb66f747d066 (journal)                                       (40G)  |
|        local image is primary     up+stopped |                        synced   up+replaying |
+----------------------------------------------+----------------------------------------------+

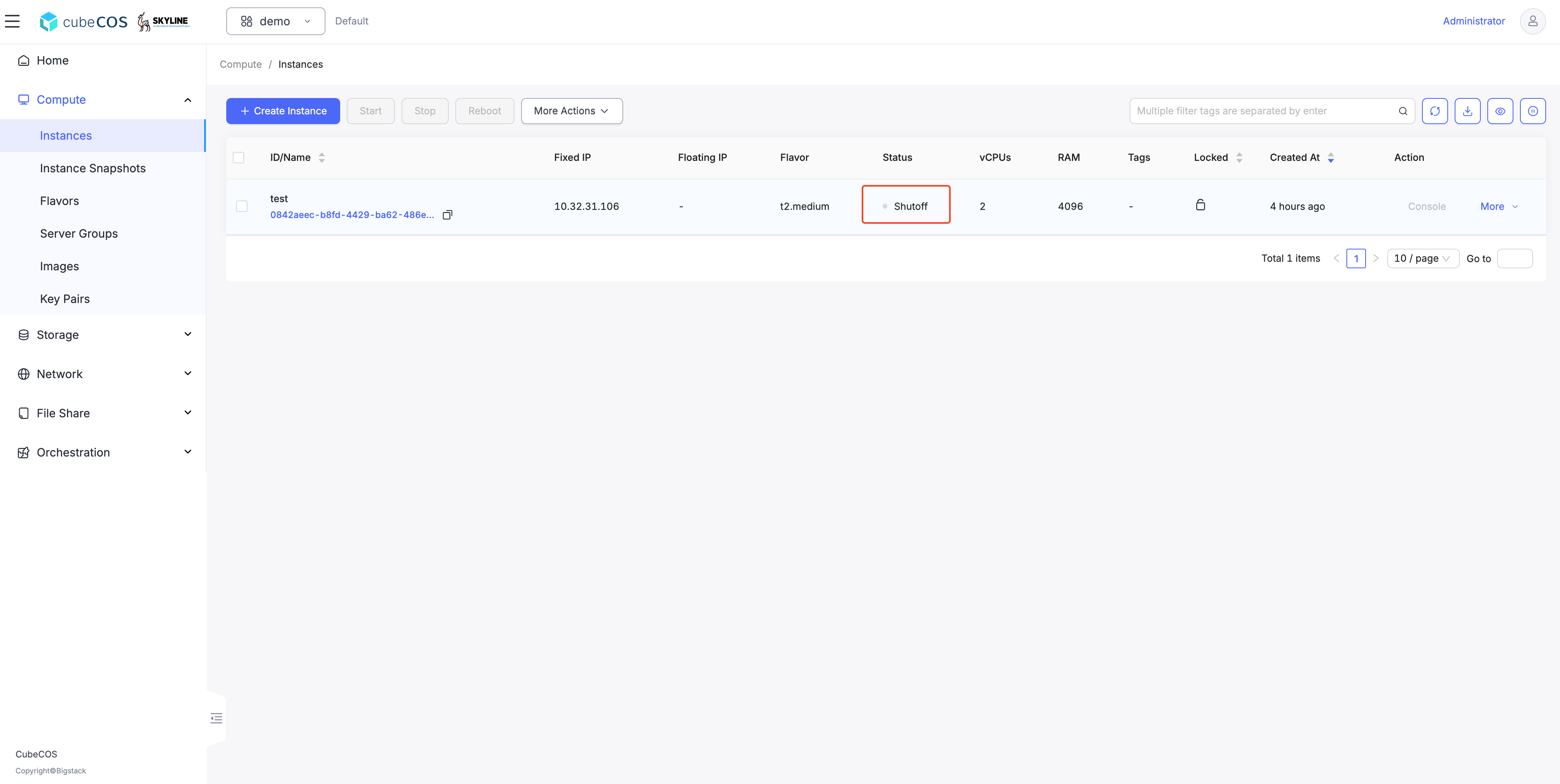

クラスター1でVM「test」がシャットダウンされていることを確認する（セカンダリに切り替える）​

/assets/volumes/skyline-vm-4.png

cluster2上のミラーリングされたイメージにアタッチされたVMを起動する（プライマリに切り替える）​

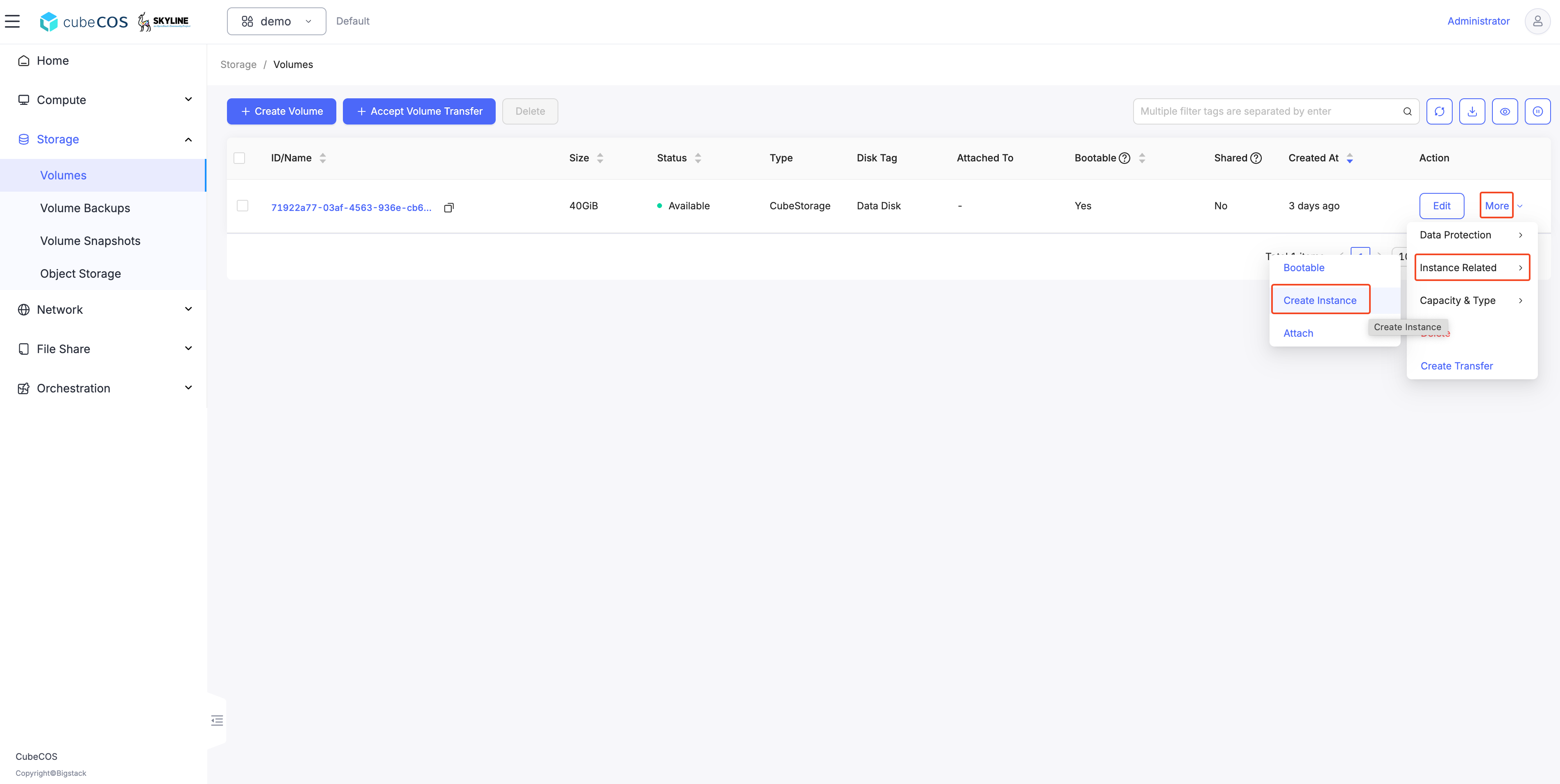

  1. 「More」にカーソルを合わせ、次に「Instance Related」を選択し、「Create Instance」をクリックします。

/assets/volumes/skyline-vm-5.png

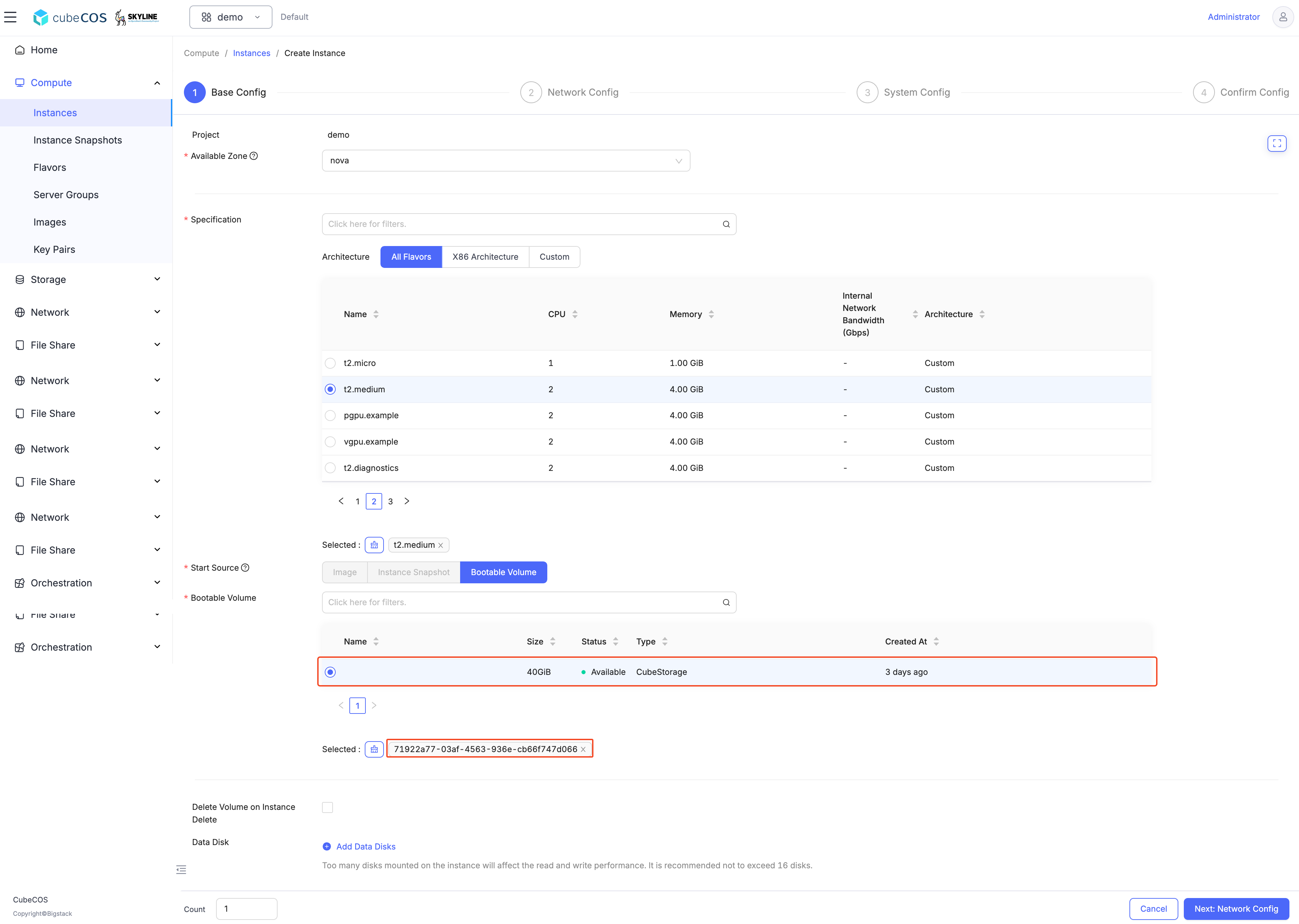

  1. 「インスタンスの作成」ステップでは、volume が選択されていることを確認してください。

/assets/volumes/skyline-vm-6.png

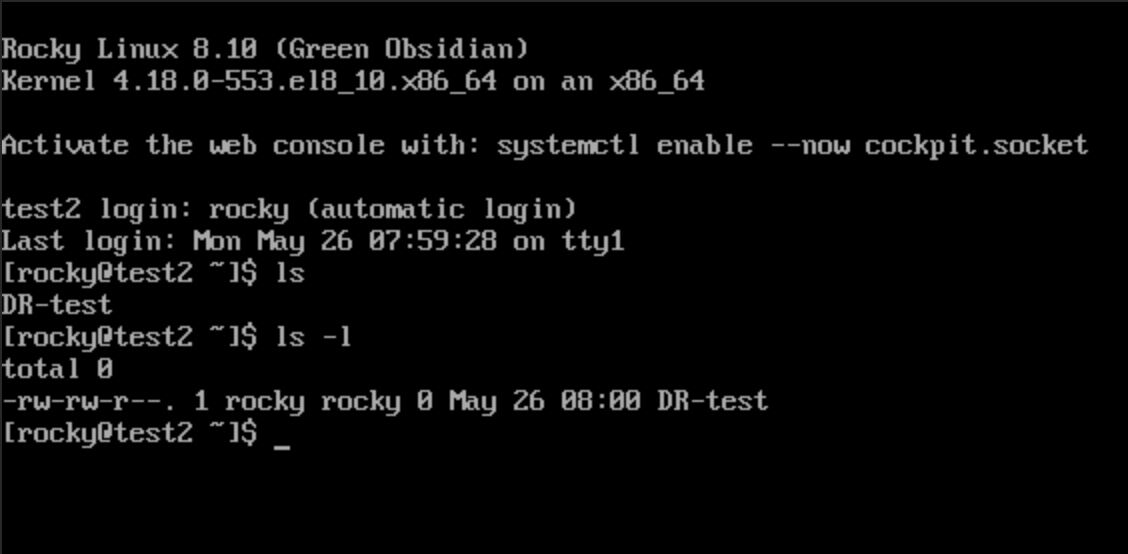

cluster2上のミラーリングされたイメージにアタッチされたVMを起動する（プライマリに切り替える）​

/assets/volumes/skyline-vm-7.png
