透過設定靜態路由，使兩個私有網路之間能夠通訊

在 CubeCOS 中，靜態路由是指手動定義的路由規則，用於將流量從一個網路導向另一個網路，並透過指定的下一跳 IP 位址進行轉發。

網路架構概覽

範例網路拓撲包含兩個獨立的子網路：

1. 子網 10
   1. 子網位址：192.168.10.0/24
   2. 子網路由器：pri_10_to_pvd
   3. 子網閘道（外部網路的 IP）：172.16.3.201
2. 子網 20
   1. 子網位址：192.168.20.0/24
   2. 子網路由器：pri_20_to_pvd
   3. 子網閘道（外部網路的 IP）：172.16.3.123

環境網路架構

   VM[192.168.10.30]──Network[192.168.10.0/24]──Router[pri_10_to_pvd]
                                 |
                                 |  GW: 172.16.3.201
                                 |
                              (External Link)
                                 |
                                 |  GW: 172.16.3.123
                                 |
   VM[192.168.20.30]──Network[192.168.20.0/24]──Router[pri_20_to_pvd]

設定靜態路由已連結兩個子網路

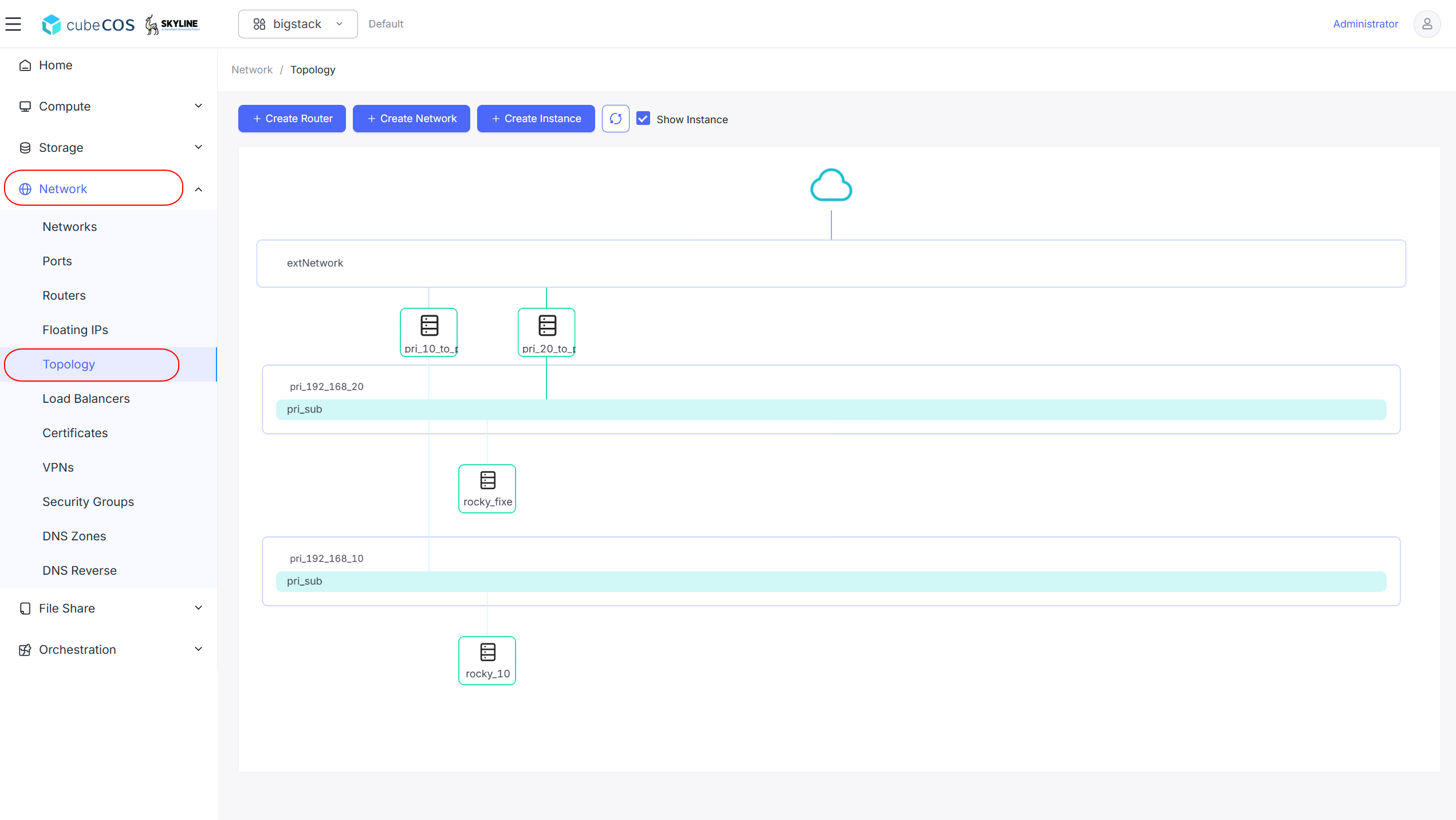

1. 導航至 專案 > 網路 > 拓撲結構。

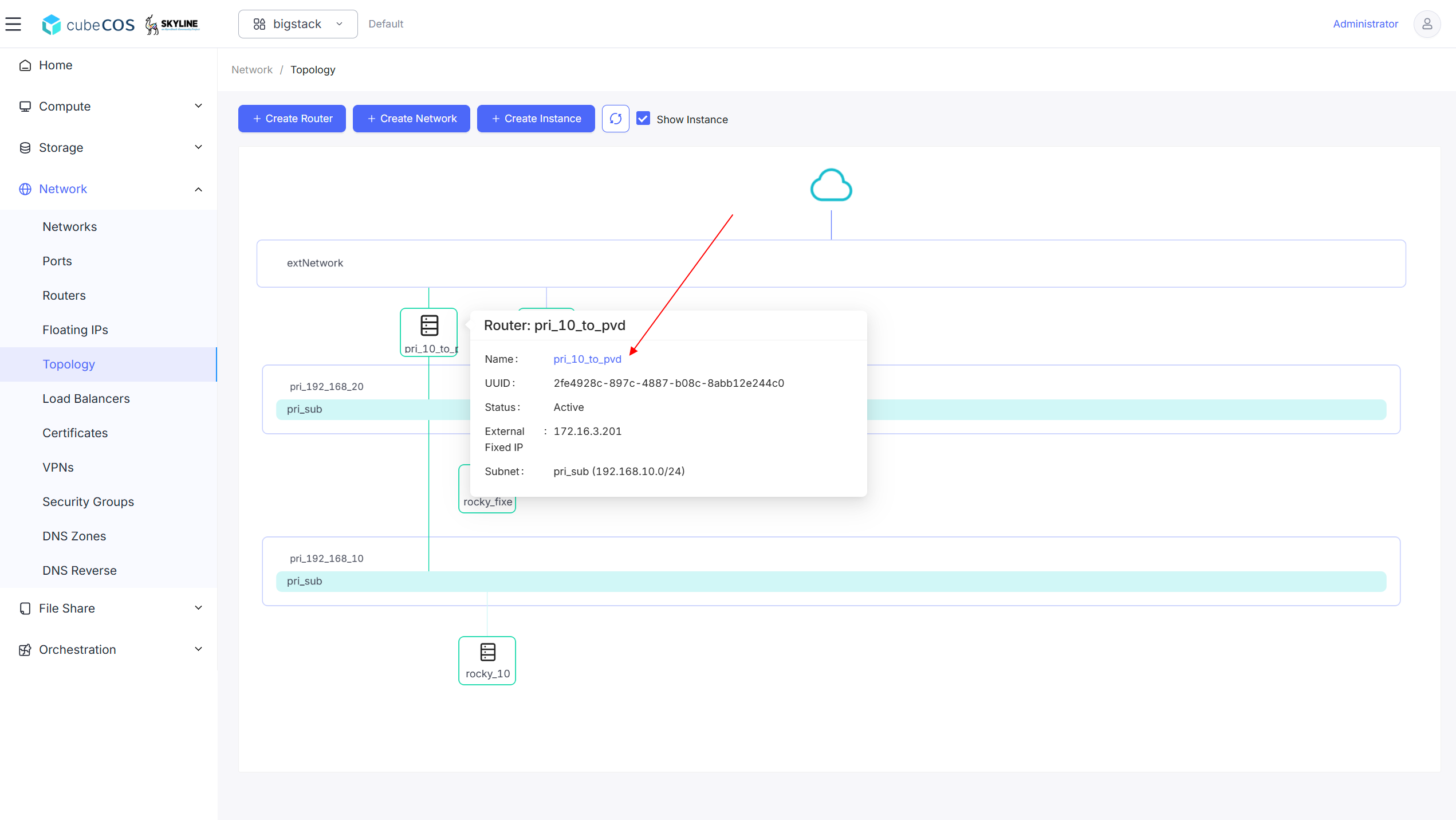

2. 點擊路由器的名稱。

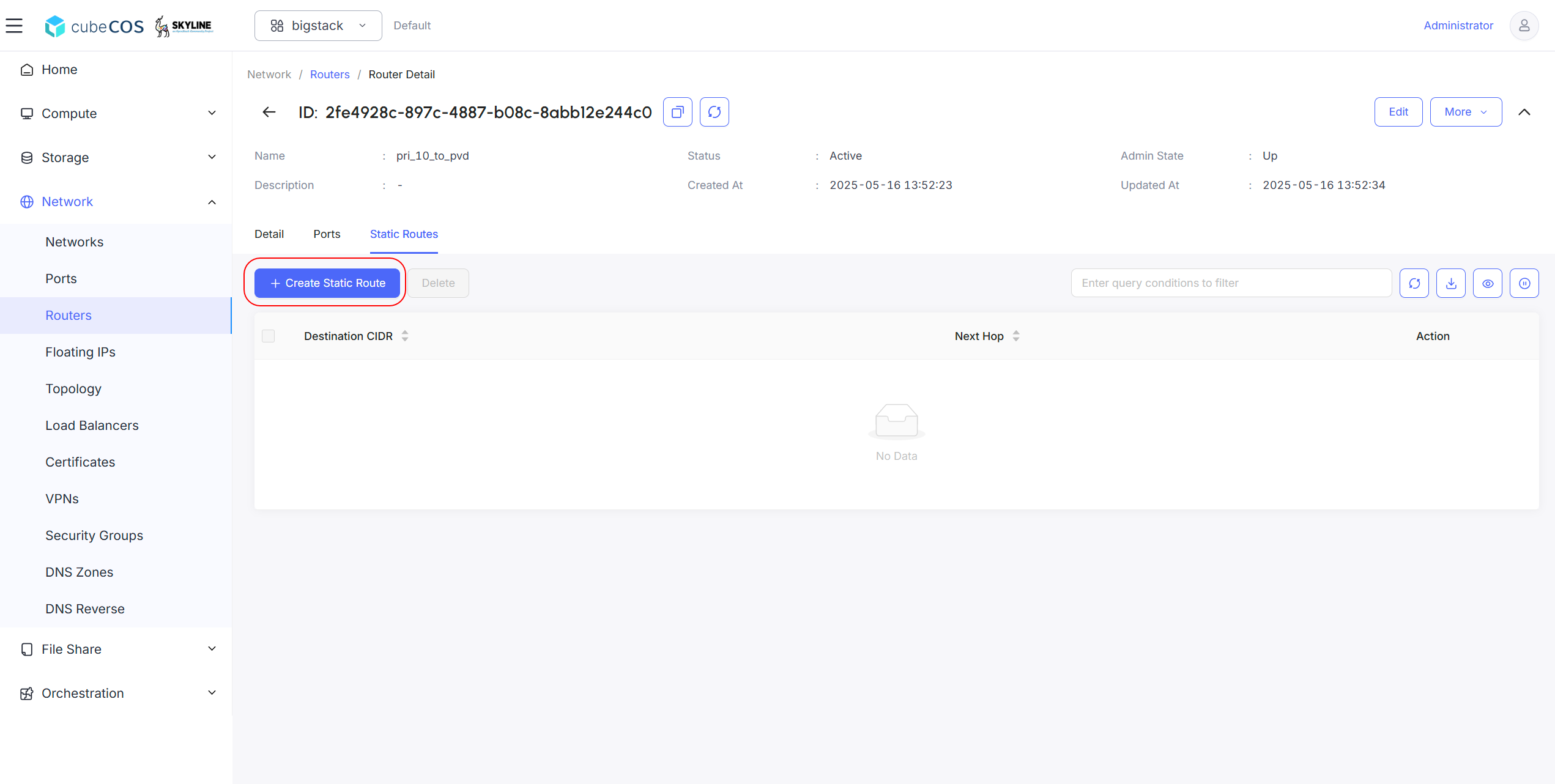

3. 點擊橫幅上的「靜態路由」，然後點擊「+ 建立靜態路由」。

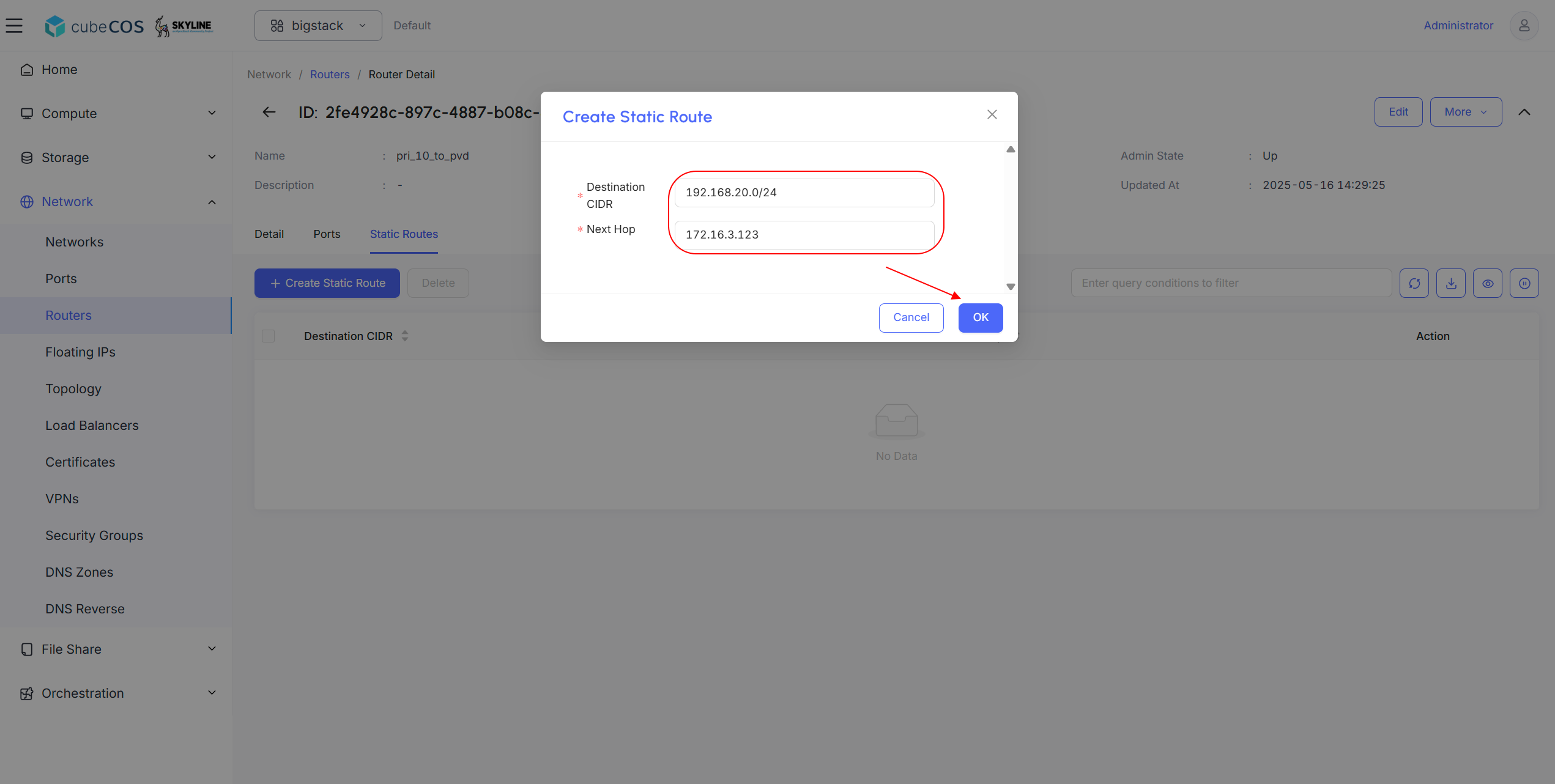

4. 設定 目的地 CIDR 與 下一跳，然後點擊 確定。

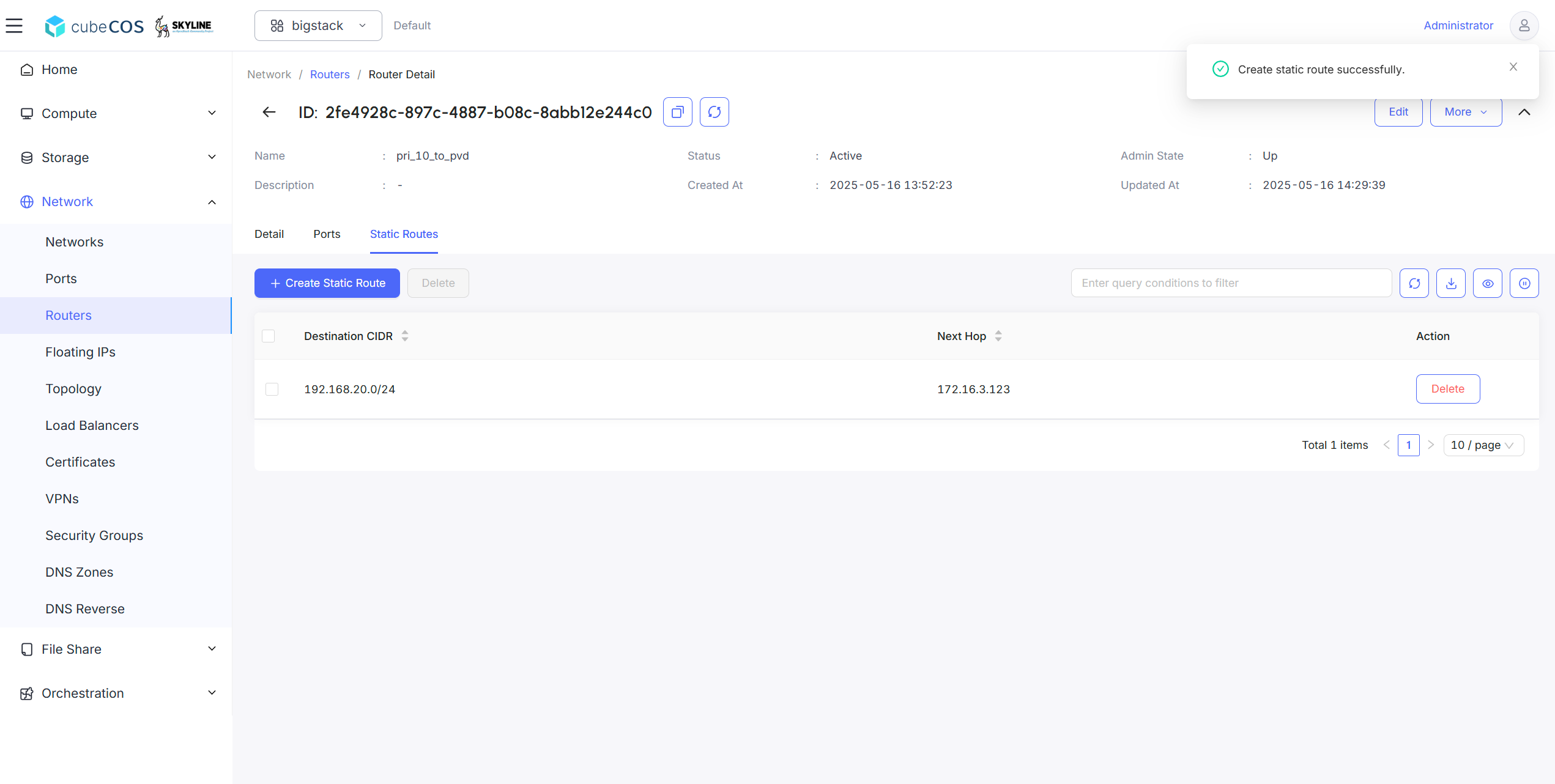

   在 子網 1 中設定 pri_10_to_pvd 路由器，透過新增靜態路由至 192.168.20.0/24（下一跳設為 172.16.3.123）來連通 子網 2。



5. 將步驟 3 和 4 重複執行至另一台路由器。

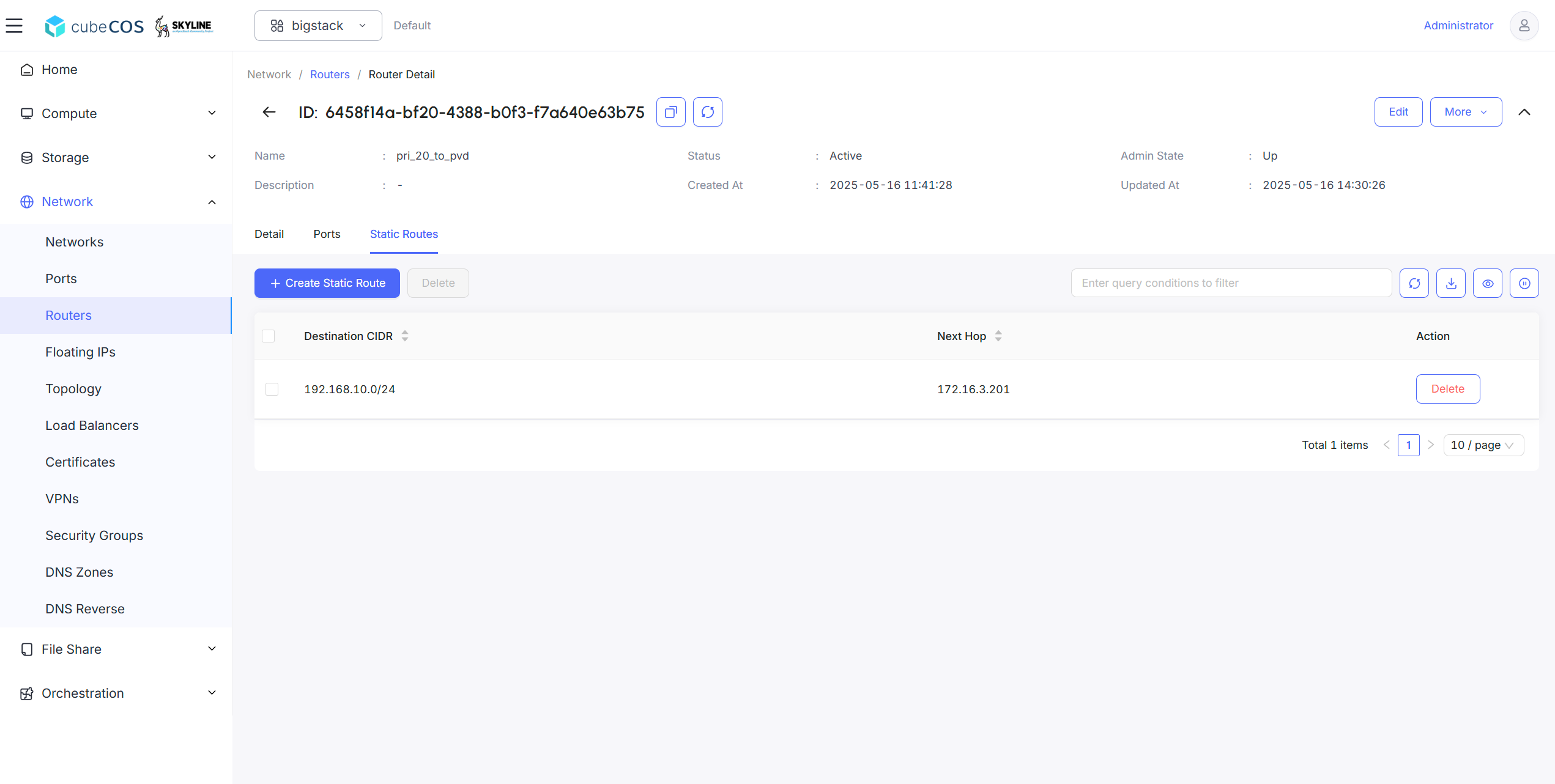

   在 子網 2 中設定 pri_20_to_pvd 路由器，使其能連通至 子網 1：新增靜態路由至 192.168.10.0/24，並將下一跳設為 172.16.3.201。



6. 透過控制台驗證附件。 詳情請參閱 透過 noVNC 連線至虛擬機。

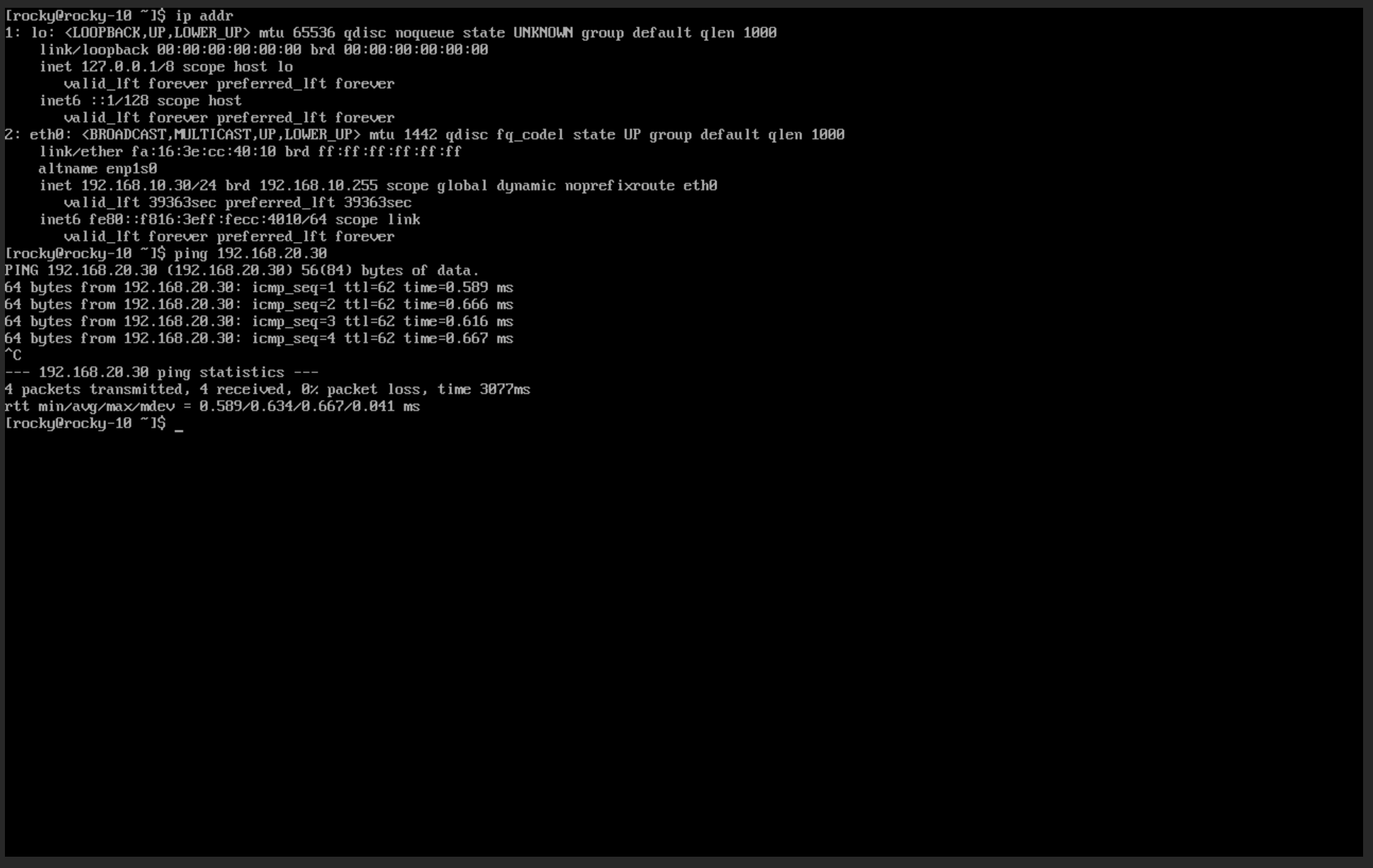

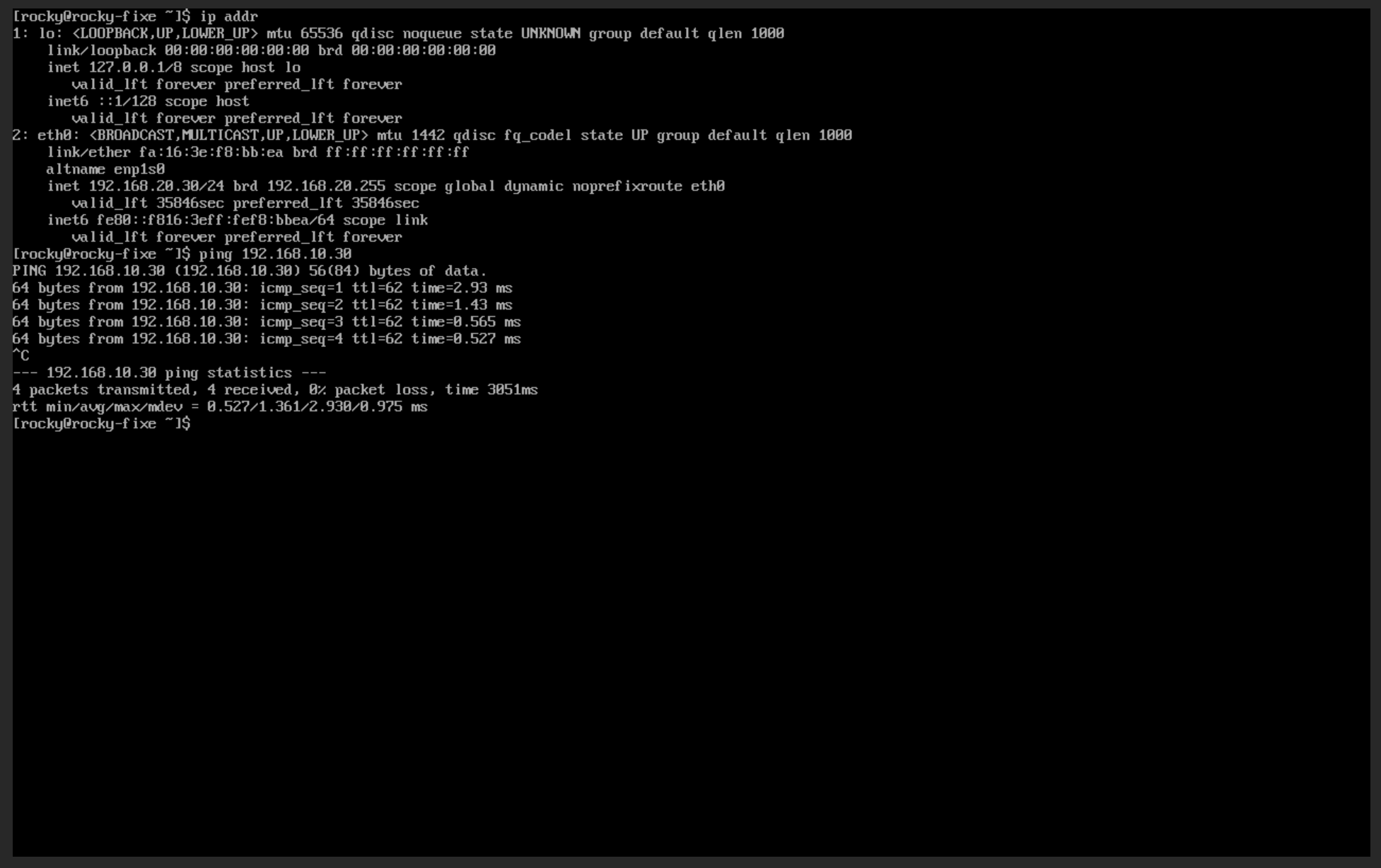

   此示範證實虛擬機器 192.168.10.30 與虛擬機器 192.168.20.30 能夠透過 ICMP 成功進行通訊。
